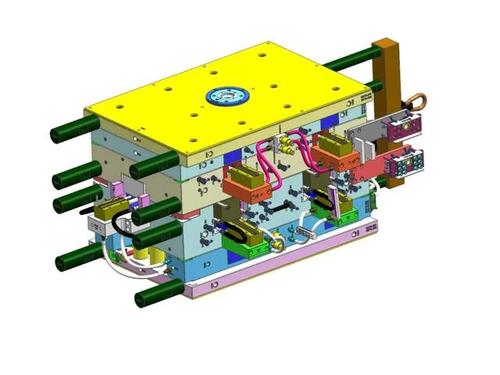

注塑模具结构图档-XW036
产品尺度：196.6mmX99.58mmX117.5,出2穴
模胚尺度：1096mmX746X723mm,归于大中形模具
（图片来自网络侵删）
暖流道尖点进胶
前模斜抽滑块+行位走行位，狗腿T块规划很有用，这种结构有一段直身位压住行位镶件，比用斜面压要好点，规划原理同铲鸡推迟原理相同，结构很有用，细细品
斜导柱+油缸二次滑块规划，很经典
行位上走斜顶，用绷簧力完成推迟，中托司导向 ，与正常的顶针板顶出原理是相同的
小斜顶用斜顶座做导向
顶出针排布示意图
中间滑块运水规划能够学习
行位夹底部没方位能够做旁边面
虎口定位规划从正面拆装加工，更便利，小机台小工厂能够这样做，大公司都是五轴加工就便利多了。
最终：规划思路来历多看，只要你见过了，知道这个计划可行，下次遇到相似的就能够直接套用，关于一些疑难杂症模具结构，脑子里没有武器库，八成想是想不到的。
