装修过程中，装修设计图纸是非常重要的一个部分，后续所有的施工都是照着这份图纸来进行的，因此图纸的准确度直接关系到最终装修的落地效果。

但是设计图中包含了大量的专业元素，对于大部分业主而言，只能看个大概，无法深究细节。
遇到不理解的地方，临时找设计师询问，转头就又忘了。
因此，今天战五渣就来教各位彦祖，如何看懂装修设计图。

看懂装修设计图的关键在于熟悉图纸目录、‌工程概况及施工说明、‌了解图纸上的各种符号、‌了解比例尺和尺寸标注以及理解不同类型的图纸所展示的内容。
‌

首先，‌应该查看装修施工图纸的目录，‌确保图纸目录与实际工程图纸相符，‌通过目录了解房屋的设计内容，‌包括原始平面图、‌墙体拆况图、‌新建墙体图等。
‌

查看工程概况及施工说明

这部分中包含了工程的基本信息，各阶段交底指引、业主的注意事项以及不可预知项告知（各地略有不同）。

“不可预知项告知”是指装修公司在施工过程中，可能会遇到一些在合同签订时无法预见的情况，这些情况可能会影响施工进度、成本或设计方案。
装修公司会在设计图纸中提前做汇总说明或施工过程中发现这些不可预知的情况时，及时通知业主，这就是所谓的“不可预知项告知”。

查看图纸的图例说明，了解各种符号和线条代表的意义。
正确理解各类符号的意义有助于我们更好的掌握图纸信息，避免沟通中出现分歧。

了解比例尺和尺寸标注

注意图纸右下角标注的比例尺，这有助于你将图纸上的尺寸转换为实际尺寸。
便于我们判断一些设计效果最终的落地位置。

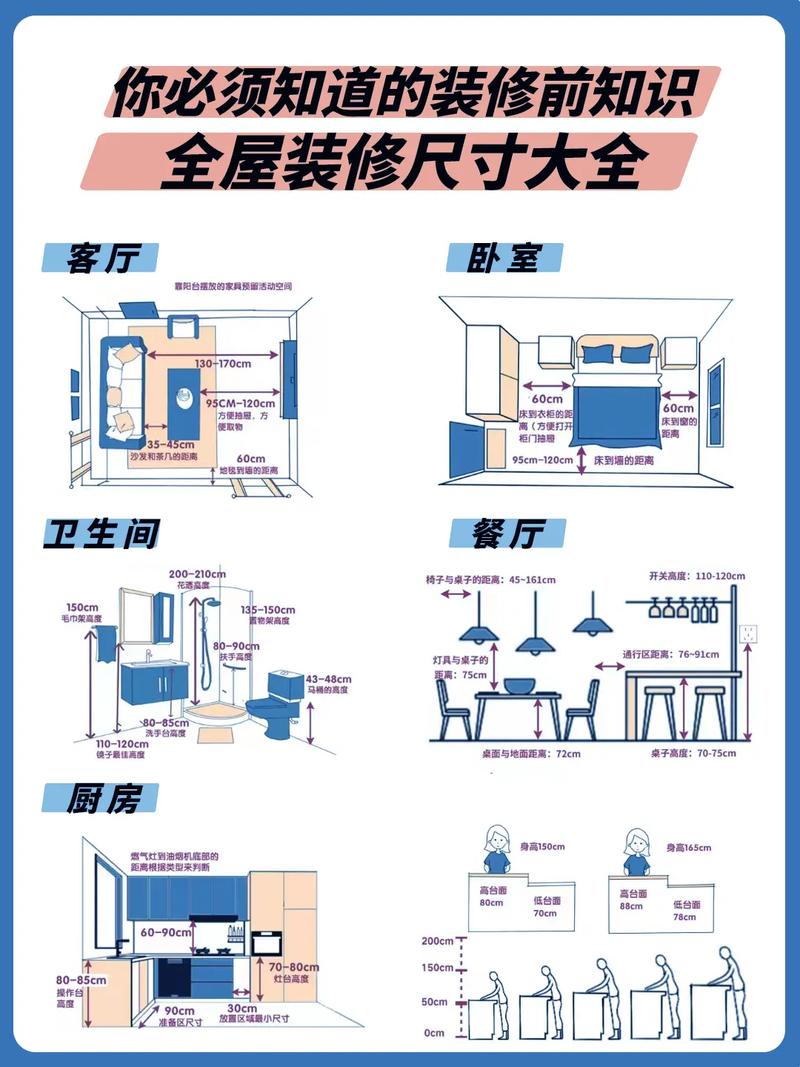

注意图纸上的尺寸标注，了解每个部分的尺寸和位置关系。
装修中最终呈现的效果是否符合我们日常的生活习惯，很大一部分就体现在距离有没有留准确。

此外，尤其要注意一些，图纸上的一些家具尺寸和我们实际生活中家具的尺寸是有出入的，因此图纸上的尺寸我们只能大致做参考。
举个例子：比如设计图中床预留的尺寸是150X210cm，但实际床的落地尺寸不会这么精准，一些外框架的床尺寸可能会达到160X220cm。
床的尺寸变大就有可能导致我们预留的过道的距离变窄了，不方便通过。

理解不同类型的图纸

一份完整的设计图会包含很多张不同类型的图纸：原始结构图、原始测量图、拆除墙体图、新建墙体图、平面布置图、平面家具尺寸图、强弱电与家具位置关系图、强弱电点位图、开关灯位与家具位置关系图、开关布置图、灯具定位图、综合天花图、水路平面示意图、地面铺装图、防水回填示意图、墙体饰面图、立面索引图、预算标准图、背景墙设计图、节点大样图等，不同的图纸承担着不同的作用。

下面我们简单挑几张重要的图纸来说明一下。

平面布置图：这是最基础的图纸，展示了空间的布局，包括房间划分、家具摆放、门窗位置等。
它是进行空间规划和设计的关键图纸。

天花布置图：展示天花板的设计，包括灯具位置、吊顶造型、通风系统等。
对于照明设计和室内空间的美观性至关重要。

水电施工图：详细展示了电路、水路、燃气管道等的布局和走向，是水电改造施工的依据，关系到安全和功能性。

地面铺装图：显示地面材料的铺设方式和图案，如瓷砖、木地板等，对于地面施工的指导非常重要。

节点大样图：展示特定的细部构造和施工节点，如窗台、踢脚线、收口等部位的详细做法，对于施工质量和细节的把控至关重要。

关于装修设计图纸的介绍，战五渣就帮大家盘点到这了，相信大家应该都已经学会如何查看图纸了。

关注我，带你搞懂装修这件事。
有想要了解的内容，可以在评论区给战五渣留言，战五渣一定立刻安排上！
！
！
