大家好，欢迎来到一周一注，今天我们开始讲场地作图的第二题：场地剖面，
在正式开讲之前，我们先来认识2个人：妹岛和世与西泽立卫。
她们联合成立了一个事务所：SANNA，这个事务所也是第32界普利兹克奖得主，知乎上有一个在SANNA实习过的学生写的他对这个事务所的感受：妹岛与西泽两人大概每周会去到事务所三到四次，去的时候，员工们像蚂蚁搬家一样搬着几十个模型轮流走过他们二人面前，突然某个时候他们二人同时伸出手一指，“恩，这个不错”，然后员工们就会迅速收走模型，马上抬出下一个项目的几十个模型。每个项目从最初体量方案到最终的家具布置，前后大约要经历1000个模型左右。看着象垃圾堆一样的事务所照片，就知道此言不虚。那这究竟说明了什么？
这大概只说明了一点：建筑是三维的，当然对建筑的构思也必须用三维手段来进行。其实场地也不例外，我们之所以要用三维的方式对场地作图题进行说明，也是想告诉大家，头脑中要时刻有对场地的三维的想象，比如可见范围就是一个三维的块，立体思维是建筑师的基本功。
场地作图之所以考剖面，就是要从另一个维度来划定建筑的最大可建范围，并在此基础上进行建筑布置。
我们来看场地剖面的试卷结构，它分为五部分：题目条件、任务要求、选择题、建筑剖面示意图及场地剖面图。
①题目要求也是给明了退线、日照及防火要求，跟场地分析差不多；
②任务要求是在场地剖面图上画出建筑的最大的可建规模。
③选择题：可以算是答案的文字表达。
④建筑剖面示意图：一般给出两栋建筑的剖面示意，层数是可变化的。

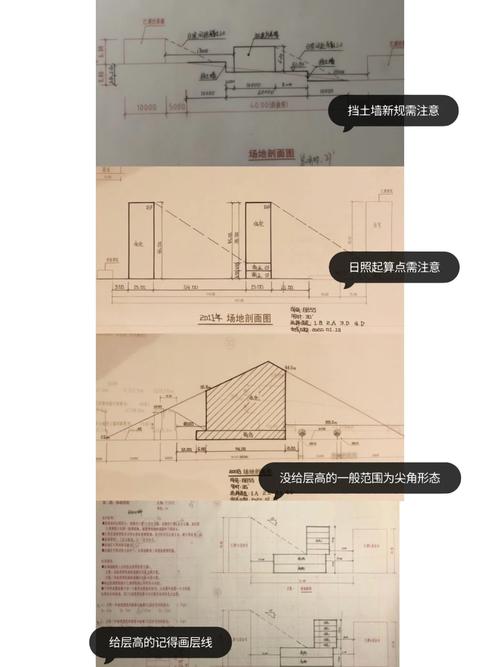

⑤场地剖面图：将用地南北的建筑状况、道路及地形剖面表达出来。
场地剖面的算法基本上分为两步，先求出剖面最大可建范围，然后在此基础上布置建筑剖面，其实第一步跟场地分析类似，都是图形减法，只不过是在剖面的维度上进行。
2017年考题的剖面最大可建范围，是由40米的限高、南北侧日照影响线及建筑退线所限定的。
在其内部进行建筑剖面布置，满足日照、防火要求并达到最大的规模。
将答案以剖面和选择题的形式表达出来并保持一致，这道题就做完了。
