一、基本灯光电路的组成

基本灯光电路是由电源、开关、保险、灯泡、导线构成，一般在低端车或者农用车上还有应用。

灯泡：用电器、整个电路最终都是用来控制用电器而设计的。

保险丝：保险丝又称熔断丝，电路的保护装置。

开关： 汽车用开关，用来控制电器是否工作的。
一般汽车的大灯开关大部分是用组合开关来控制的。
所谓组合开关就是由很多用电器的开关组合在一起的开关。

电源：汽车电源为蓄电池与发动机并联供电，为整个电路提供电能。

二、 电路原理图

电路中的符号：在学习与研究电路的时候我们最常用的方法就是使用不同的符号来代表不同的用电器，然后用线把符号连接起来赖表达电路的连接关系， 这种我们叫电路图。

单丝灯泡的符号：

保险的符号：

开关的符号：

电池符号：

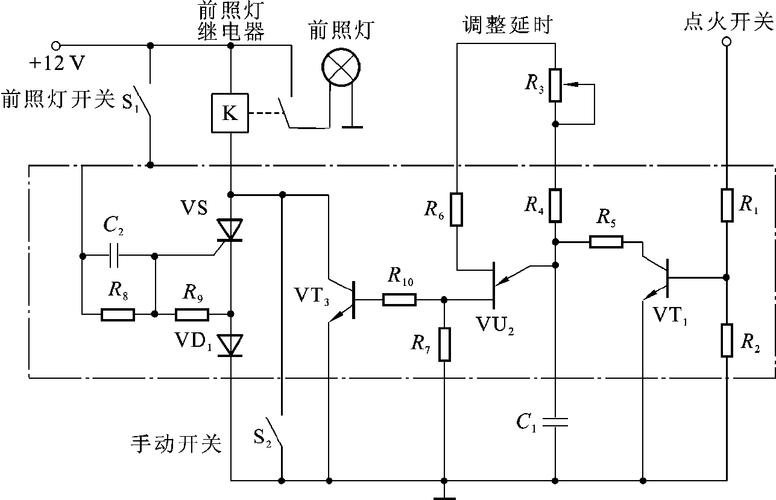

基本灯光电路原理图：

电流走向：当开关 SW1 闭合时，电流从电池 B1 的正极 1 号脚出发经导线到开关 SW1 的 2 号脚经过开关触点到开关 SW1 的 1 号脚经过导线到保险丝的F1 的 2 号脚经过保险丝 F1 从保险丝的 1 号脚经过导线到灯泡 L1 的 2 号脚经过灯丝到灯泡 L1 的 1 号脚经过导线回到电池 B1 的 2 号脚，此时灯泡点亮。

三、基本灯光电路常见检修方法

故障原因分析：按照上图分析，如果灯泡不亮，那必定是没有的电流流过。
因此我们的重点就是检查电流的通路在哪里断了。

开路检查： 首先我们要确定是正极开路还是负极开路，用到的方

法是把功率试灯一端夹在正极，一端去测量搭铁线。
以判断搭铁线是否开路，如果开路沿着线路走向去找哪里开路。

接着我们要把试灯一端夹在负极去测量灯泡的正极是不是正常，如果没有正极沿着电流走向去测量上游部件是否有电，例如上面的原理图告诉我们灯泡的正极上游是保险丝，此时我们就要测量保险丝这边正极是否正常。
如果正常即说明保险到灯泡的线路开路，如果保险端也没有正极，那么接下来要测量保险的上游即开关。
如果开关这边有电，那么就是开关到保险的线断了。
依次类推直到找到开路点。

短路点查找：

所谓短路，最常见的故障就是保险插上就烧。
例如上面的原理图中如果保险插上就烧掉。
那么保险下游的电路肯定没有经过负载直接接到负极了，这个故障我们叫对地短路。
短路点可能是线束磨破了也有可能是用电器内部短路。
此时我们可以把试灯一端夹在电瓶正极一端去测保险的两端，哪端可以点亮试灯哪端就是对地短路区域。
接着把试灯就插在保险这端，然后按照电路图的指示去断开保险下游的插头以缩小故障范围，当确定故障在哪个小范围的时候再去剥线或者更换短路用电器。

课后作业：找一个开关、一个灯泡、一个保险、搭建一个直控式灯光电路。
