二、1.漏气 2.无排气制动
1、漏气 气路故障判断:保持车辆制动系统气压大于 8bar，用肥皂水涂抹排气制动电磁 阀的进气口位置、出气口接头和排气口，看有无气泡产生。如进气口位置、出气 口接头漏气需紧固或更换接头组件，排气口漏气更换排气制动电磁阀。注意：漏气故障只有当阀体本身漏气可更换排气制动电磁阀（上传涂抹肥皂 水产生气泡的照片和***），管接口漏气故障只能进行维修紧固或更换管接头。2、无排气制动
2.行车状态下排气制动工作的必要条件：
（1）排气制动开关按下或排气制动连动切断开关关闭；
（2）非踩离合、油门状态下发动机转速>1200 转；
（3）气路气压大于 0.55Mpa；驻车状态下可进行以下检查，确认排气制动是否正常工作：1、启动发动机将整 车气压升至干燥器排气的状态，此时排气制动电磁阀气管路应不漏气，漏气先检 修气路；2、将右组合开关排气制动拨至“ON”位置（下图左），将发动机转速踩 至 1200r/min 以上，松油门，正常状态仪表上短时有排气制动工作的显示（下图 右），同时蝶阀气缸完全顶出后回位至原始状态，排气制动电磁阀伴随有排气声， 如下图所示：
若实际操作与上述相符，说明排气制动可正常工作（部分用户反馈排气制动 无效果或效果差的，可培训用户在使用排气制动功能时利用“高档低速”实现排 气制动功能的效果最大化）。否则，按下面的步骤继续检查；
三.电路、气路系统检查：1 在进行上述操作后仪表无排气制动工作图标的显示，底盘也无排气动作 声时，作以下电路检查：●过线保护盒 X401/3 的 1 脚、右组合开关 1 脚有电源电压，说明电路正常， 检查下一步；无电源电压则检查发动机 ECU 至 X401/3 1 脚，X401/3 1 脚至右组合 开关 1 脚的电路有无断路、接触不良等问题。●按下排气制动开关后右组合开关 6 脚与 1 脚接通，说明右组合开关的排气制 动功能能正常打开，检查下一步；无法接通则更换右组合开关。●X401/1 插接件 3 脚有整车电压输出，说明电路正常。无整车电压输出则检查 右组合开关 6 脚至 X401/1 插接件 3 脚，X401/1 插接件 3 脚至发动机 ECU 间线路有 无断路、接触不良等问题。
2 仪表有排气制动工作图标的显示，但底盘无动作声时进行底盘的检查：●线路的排查：排气制动电磁阀插接件拔下，1 脚对地电压为电源电压，3 脚为 3.5V 左右，说明电路正常，检查下一步；无电压或电压不正常则检查排气制动电 磁阀至发动机 ECU 间线路。
●排气制动电磁阀的排查：测量排气制动电磁阀电阻，用万用表红黑表笔直 接连接电磁阀接插件内两个针脚，正常电阻应为 40.5±5Ω，不在该范围内更换 排气制动电磁阀；正常情况下各处应无漏气声。将 2 口连接 气管拆下，3 脚（下图）引出线强制搭铁后，排气制动电磁阀 2 口过气，3 口无漏 气，解除搭铁后 2 口不过气，3 口无漏气，否则更换排气制动电磁阀。
注意:如排气制动电磁阀 3 口是朝上安装，将 3 口改制为朝下安装。

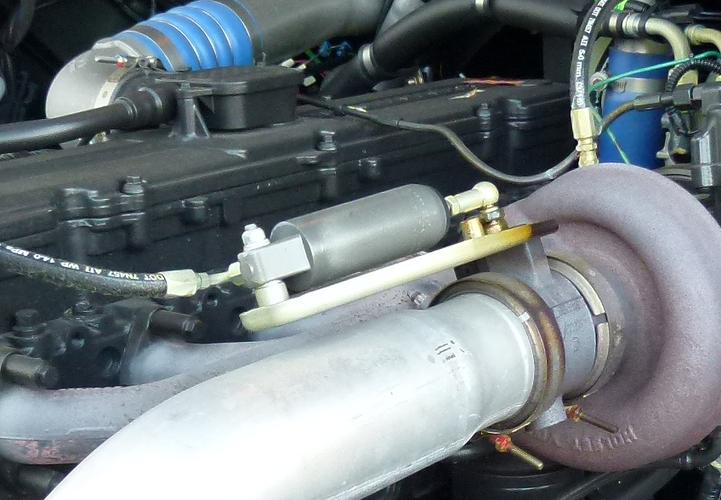

.3 气路及蝶阀气缸检查：检查确保气管路无亏折、管路接头无松脱等情况；满足排气制动必要条件时， 排气制动电磁阀通电的同时排气制动蝶阀气缸挺杆顶出，无漏气声。电磁阀断电后蝶阀气缸挺杆应回到初始位置。如有漏气、无法完全顶出或回位、回位缓慢或 卡滞现象，则检修或更换蝶阀。
四.故障排除1、进气口、出气口漏气更换漏气接头组件或拧紧；
2、3 口漏气直接更换排气制动电磁阀；
3、电路故障按上述故障判断步骤排除故障点。
五、安装排气口朝下，倾斜不超过 30 度， 1 口接进气管，2 口接排气制动蝶阀气缸。
重卡继动阀故障重卡作为长途运输车辆,刹车非常重要,也是很容易出现故障的部件.
一、继动阀作用及结构 1、继动阀的作用：可以缩短制动时气室压力建立时间；解除制 动时迅速将气室气压排出；减少控制阀类（总阀，手阀）的气的流 量；提高阀的可靠性。 2、继动阀共有 4 个口： 1口=进气口 2口=出气口 3口=排气口 4口=控制口
二、常见故障模式 a、排气口漏气 b、解除制动慢 三、检验工具：气压表 四、故障判断：（整车压力保证到达额定工作压力0.8MPa以上） 针对当前出现的故障模式：a、排气口漏气 检测方法：在继动阀排气口处涂抹肥皂水.
① 将手动阀手柄扳至行车位置，制动踏板保持原位，在继动 阀排气口处涂抹肥皂水，观察是否有气泡产生。若无气泡 产生，则继动阀正常。若有气泡产生，将继动阀出气口管 路拆开（此步骤是排除制动气室串气的影响），观察继动 阀出气口是否有气体排出，若有气体排出，则更换继动阀 （此现象可判定是继动阀进气口处于常通状态），没有气 体排出，无需更换继动阀；
② 制动踏板踩到底并保持不动，在继动阀排气口处涂抹肥皂水， 观察是否有气泡产生。若有气泡产生则为排气口漏气，则应 更换继动阀。
b、解除制动慢 检测方法：拆除继动阀出气口处的气管，然后将检测工具中气压 表与继动阀出气口连接，将制动踏板踩到底并迅速松开，观察气压 表读数；具体步骤如下图所示
判定方法：查看气压表读数是否迅速下降为零。
处理方法：若气压表读数不能迅速下降为零，则应更换继动阀， 否则不允许更换继动阀。
